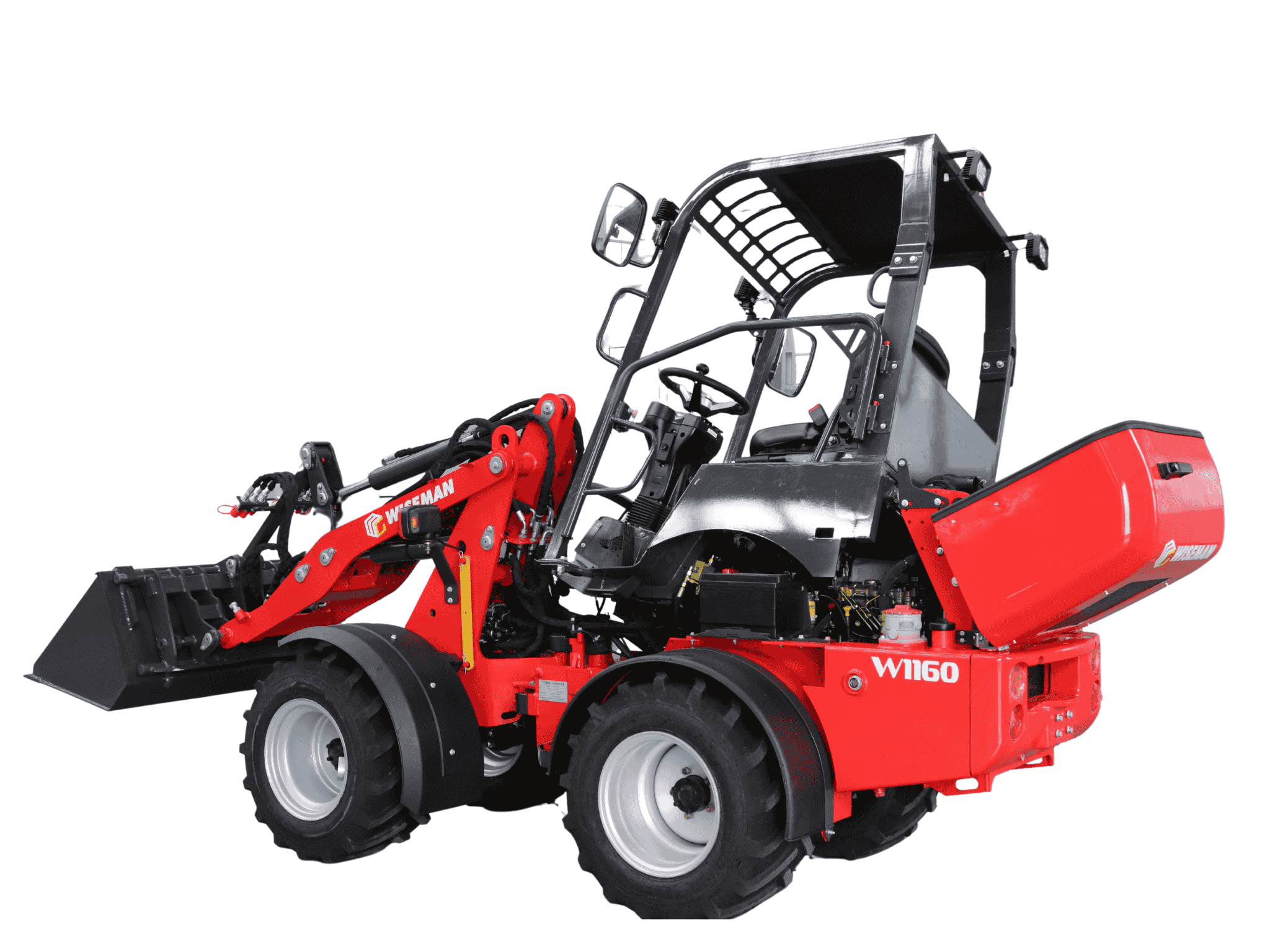

W1160
Легкий малогабаритный фронтальный погрузчик
Компактная конфигурация оборудования
Пониженный центр тяжести
Узкий радиус поворота
Высокая эффективность и надежность в эксплуатации
- Обзор
- Технические данные
- Конфигурации

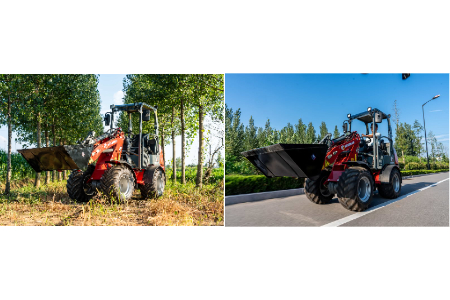

Погрузчик W1160: эффективное оборудование для перемещения зерновых культур в сельском хозяйстве.
Разработанный для сельскохозяйственной работы и перемещения зерновых, погрузчик W1160 оснащен мощным двигателем мощностью 18,4 кВт, соответствующим стандартам выбросов Euro V/Tier 4 Final. Его рабочая масса 1620-2050 кг обеспечивает стабильное перемещение; гидравлическая быстросъемная муфта позволяет использовать специальный ковш для удобного перемещения зерновых к местам хранения. Грузоподъемность 850-1250 кг предотвращает рассыпание зерновых, объем ковша 0,28 м³ соответствует объему перемещения, а кабина защищена от пыли, что повышает эффективность уборки и хранения зерновых.
Технические характеристики продукта
Номинальная мощность двигателя (кВт/л.с.): 18,4 кВт/2800 об/мин
Эксплуатационная масса (кг): 1850 кг
Грузоподъемность при опрокидывании ковша (в прямом положении, кг): 850 кг
Точка опоры корзины: 520
Приложения
1. Уборка Компактные погрузчики совместимы с различными навесными устройствами, включая подметальные машины, мойки высокого давления и щетки, предназначенные для борьбы с различными видами загрязнений. Удаление сорняков может осуществляться механически с помощью щетки для сорняков, что позволяет поддерживать чистоту на вашей территории и в производственной системе. |
|
2. Обработка тюков Компактные погрузчики комплектуются набором приспособлений для перемещения тюков и клещами для тюков, что позволяет решать повседневные задачи по обработке круглых, квадратных или силосных тюков на фермах; такой разнообразный набор навесного оборудования обеспечивает пригодность для широкого спектра типов тюков, используемых в сельском хозяйстве. |
|
Технические характеристики компактного погрузчика W1160 |
|
Двигатель |
|
Бренд/модель |
Perkins 403J-11 или Kubota D1105 |
Тип: |
3 цилиндра, водяное охлаждение |
Выходная мощность |
18,2 кВт/3000 об/мин |
Смещение |
1,13 л |
Стандарт выбросов: |
Евро Этап V |
Система привода |
|
Тип привода |
Гидростатический |
Переключение передач |
Электрическая бесступенчатая трансмиссия (CVT) |
Скорость перемещения |
0-13 км/ч |
Электрическая система |
|
Рабочее напряжение |
12 В |
Емкость аккумулятора |
72Ач |
Номинальные характеристики генератора переменного тока |
12В-40 А |
Гидравлическая система |
|
Рабочее давление гидравлической системы Max.Drive |
300 бар |
Максимальный объем разгрузки гидравлической системы привода |
84 л/мин |
Максимальное рабочее давление гидравлики |
180 бар |
Максимальный рабочий объем гидравлической нагрузки |
33 л/мин |
Время подъема стрелы |
3,1 с |
Функция автоматического выравнивания |
да |
Масса |
|
Эксплуатационная масса |
1850 кг |
Опрокидывание ковша — машина прямая: |
850 кг |
Опрокидывание груза с помощью ковша — машина поворачивается: |
550 кг |
Вместимость ковша |
0,28 м3 |
Макс. подъемная сила |
1100 кг |
Заправочная емкость |
|
Топливный бак (л) |
26 л |
Гидравлический масляный бак (л) |
40 л |
Моторное масло (л) |
4 л |
Охлаждающая жидкость (л) |
12 л |
Тормозная система |
|
Рабочий тормоз |
Барабанный тормоз трансмиссии |
Стояночный тормоз |
Рабочий и стояночный тормоз в трансмиссии |
Размер шин |
31х15,5-15 |
Габариты станка (мм) |
|
Общая длина с ковшом |
3895 |
Общая длина без ковша |
3065 |
Точка поворота ковша относительно центра оси |
520 |
Колесная база |
1522 |
Задний свес |
950 |
Высота до крыши навеса |
2210 |
Высота сиденья |
1200 |
Рабочий диапазон (мм) |
|
Общая рабочая высота |
3180 |
Максимальная высота подъема |
2740 |
Высота погрузки |
2385 |
Высота разгрузки |
1900 |
Глубина копания |
120 |
Общая ширина |
1300 |
Колесная колея |
910 |
Дорожный просвет |
221 |
Максимальный радиус поворота |
2435 |
Внешний радиус поворота |
2220 |
Внутренний радиус поворота |
880 |
Угол сочленения |
51° |
Угол обратного хода при максимальной высоте подъема |
52° |
Угол разгрузки |
35° |
|
1. Двигатель: KUBOTA D1105 (Евро 5), Дополнительно: Перкинс |
|
2. Гидравлическая система: немецкий насос Rexroth, двигатель Gerotor, отечественные клапаны; 1 насос + 2 двигателя.Функция медленного перемещения |
|
3. Бум ФуФункция: Плавающая функция (опционально) |
|
4. Система управления: Электронные рычаги управления со встроенными кнопками движения вперед/назад. 5. (Высокая/низкая скорость по желанию) |
|
6. Функция медленного торможения (опционально) |
|
7. Датчик сиденья (опционально) |
|
8. Освещение: поворотники, светодиодные рабочие фары. |
|
9. Гидравлическая быстроразъемная муфта европейского стандарта. |
|
10. Шины: 26×12-12 |
|
11. Навес: EPS |

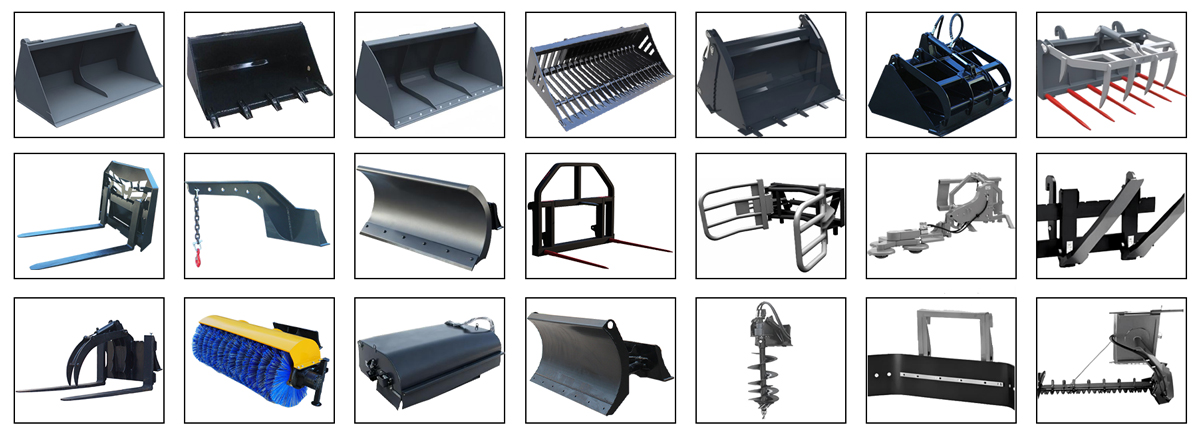

1. Легкое квадратное ведро Основные сценарии применения Специализируемся на вывозе и транспортировке материалов низкой плотности, включая опилки, сено и пластиковые гранулы. Основные характеристики производительности Конструкция ковша обеспечивает параллельность верхней и нижней кромок для удобства эксплуатации; увеличенная длина днища и приподнятые боковые стенки повышают производительность погрузки и разгрузки материалов; встроенный износостойкий скребок обеспечивает стабильную работу. |
|
||
Параметр |
Диапазон значений |
||
Ширина |
870 мм-1050 мм |
||
Емкость |
0,28М3-0,54М3 |
||
Масса |
110 кг-150 кг |
||
|
2. Легкое круглое ведро Основные сценарии применения Специализируемся на переброске и транспортировке больших объемов материалов низкой плотности (силос, солома, древесная щепа) в условиях обязательных требований по снижению утечек материалов. Основные характеристики производительности Усиленная конструктивная конфигурация для операций, ориентированных на использование легких материалов; Параллельность ковша от верхней кромки до дна обеспечивает простоту эксплуатации и равномерность загрузки; Вместимость увеличивается за счет удлиненной опорной плиты и усиленных изогнутых боковых панелей, а также систем сбора излишков материала для уменьшения потерь; Износостойкая кромка скребка может быть заменена в полевых условиях для поддержания эффективности работы. |
||
Параметр |
Диапазон значений |
||
Ширина |
870 мм-1050 мм |
||
Емкость |
0,28М3-0,54М3 |
||
Масса |
110 кг-150 кг |
||
3. Земляной ковш Основные сценарии применения Специализируемся на захвате и транспортировке сыпучих материалов (силос, навоз, древесная щепа, растительные отходы) для операций, требующих эффективной обработки неспрессованных грузов. Основные характеристики производительности Двухцилиндровая конструкция обеспечивает высокую силу захвата для устойчивости груза; Боковые компоненты ковша имеют съемную конструкцию для обеспечения гибкости в эксплуатации; В конструкцию интегрирована износостойкая кромка скребка, позволяющая минимизировать время простоя, связанное с износом. |
|
||
Параметр |
Диапазон значений |
||
Ширина |
920 мм-1150 мм |
||
Емкость |
0,20М3-0,32М3 |
||
Масса |
135 кг--175 кг |
||
|
4. Захватное ведро со съемными боковыми частями. Основные сценарии применения Специализируется на захвате и транспортировке сыпучих материалов (силос, навоз, древесная щепа, растительные отходы) для предприятий, где приоритетом является эффективная и стабильная обработка грузов. Основные характеристики производительности Двухцилиндровый привод обеспечивает высокое усилие захвата, гарантируя устойчивость груза на протяжении всей транспортировки; Ковш оснащен съемными боковыми элементами для повышения эксплуатационной гибкости и возможности индивидуальной настройки нагрузки; Износостойкая кромка скребка минимизирует истирание поверхности, сокращая время простоя, связанное с заменой деталей. |
||
Параметр |
Диапазон значений |
||
Ширина |
1150 мм-1550 мм |
||
Емкость |
0,23М3-0,36М3 |
||
Масса |
280 кг - 320 кг |
||
5. Многоцелевое ведро Основные сценарии применения Специализируется на многоцелевых операциях (уборка территории, перемещение материалов), поддерживая три основные функции: копание, погрузка и захват (применимо к крупным камням, подлеску и т. д.). Основные характеристики производительности Предназначен для многофункционального использования в различных ситуациях: копание, погрузка и захват; Открывающаяся разгрузочная конструкция увеличивает высоту разгрузки, обеспечивая гибкость процесса выгрузки; Износостойкая кромка скребка сокращает время простоя, связанного с истиранием; Встроенные зубья улучшают проникновение материала и устойчивость при нагрузке. |
|
||
Параметр |
Диапазон значений |
||
Ширина |
1150 мм-1550 мм |
||
Емкость |
0,23М3-0,36М3 |
||
Масса |
280 кг--320 кг |
||
|
6. Каменное ведро Основные сценарии применения Специализируется на сборе крупных камней в полях, на строительных площадках и в садах, в ситуациях, требующих отделения камней от рыхлых зернистых материалов (например, почвы, песка). Основные характеристики производительности Эффективный захват камней: обеспечивает точный захват крупных камней в соответствии с требованиями к очистке камня на строительной площадке; Просеивание и разделение: Включает функцию сита; рыхлые мелкие материалы падают вертикально обратно на землю, обеспечивая автоматическую классификацию камней и мелких материалов; Визуальная четкость: Обеспечивает беспрепятственный обзор оператором загруженных камней, повышая точность выполнения задачи. |
||
Параметр |
Диапазон значений |
||
Ширина |
1090 мм |
||
Емкость |
0,22 М3 |
||
Масса |
112 кг |
||
7. Вилка и захват Основные сценарии применения Специализируемся на очистке загонов для скота, транспортировке круглых/квадратных тюков, а также на обработке скошенной зеленой массы и растительных отходов для сельскохозяйственных и ландшафтных работ. Основные характеристики производительности Вилочная верхняя конфигурация с одним гидроцилиндром; Всего 5 зубьев (длина зубьев 600 мм), предназначенных для стабильного захвата и транспортировки материала. |
|
||
Параметр |
Диапазон значений |
||
Ширина |
860 мм-930 мм |
||
Длина зубцов |
600-800 мм |
||
Масса |
155 кг - 185 кг |
||
|
8. Вилочный погрузчик Основные сценарии применения Специализируемся на транспортировке различных товаров на поддонах (например, товаров в коробках и мешках) для логистических и погрузочно-разгрузочных работ на строительных площадках. Основные характеристики производительности Обеспечивает беспрепятственный обзор загруженного груза для обеспечения точной работы; Оснащен двумя специальными крюками для дополнительной фиксации груза; Оснащен регулируемой шириной зубьев для адаптации к различным размерам поддонов. |
||
Параметр |
Диапазон значений |
||
Длина |
1000 мм |
||
Максимальная грузоподъемность |
2000 кг |
||
Масса |
160 кг - 210 кг |
||
9. Складная вилка для поддонов Основные сценарии применения Специализируемся на автомобильных перевозках (складные зубья уменьшают занимаемое пространство) и транспортировке различных палетизированных грузов для логистических и погрузочно-разгрузочных работ на объекте. Основные характеристики производительности Складная конструкция зубьев для экономии места при транспортировке по дорогам; Обеспечивает беспрепятственный обзор загруженного груза для точной работы; Оснащен двумя специальными крюками для дополнительной фиксации груза; Оснащен регулируемой шириной зубьев для адаптации к различным размерам поддонов. |
|
||
Параметр |
Диапазон значений |
||
Длина |
1000 мм |
||
Максимальная грузоподъемность |
2000 кг |
||
Масса |
190 кг |
||
|
10. Грузовые крюки Основные сценарии применения Специализируемся на безопасном подъеме и точном позиционировании тяжелых грузов (например, металлических деталей, комплектующих оборудования) для тяжелой промышленности и процессов сборки машин. Основные характеристики производительности Обеспечивает безопасный подъем тяжелых грузов; Поворотный крюк с креплением обеспечивает возможность вращения под нагрузкой для повышения точности позиционирования; Оснащен тремя отдельными точками подъема для крепления грузов под разными углами. |
||
Параметр |
Диапазон значений |
||
Рабочая длина |
1000 мм |
||
Грузоподъемность |
1,10 т |
||
|
|||
